Design Technology Innovation of “Two Walls Integration” Diaphragm Walls in Deep Foundation Pits
-

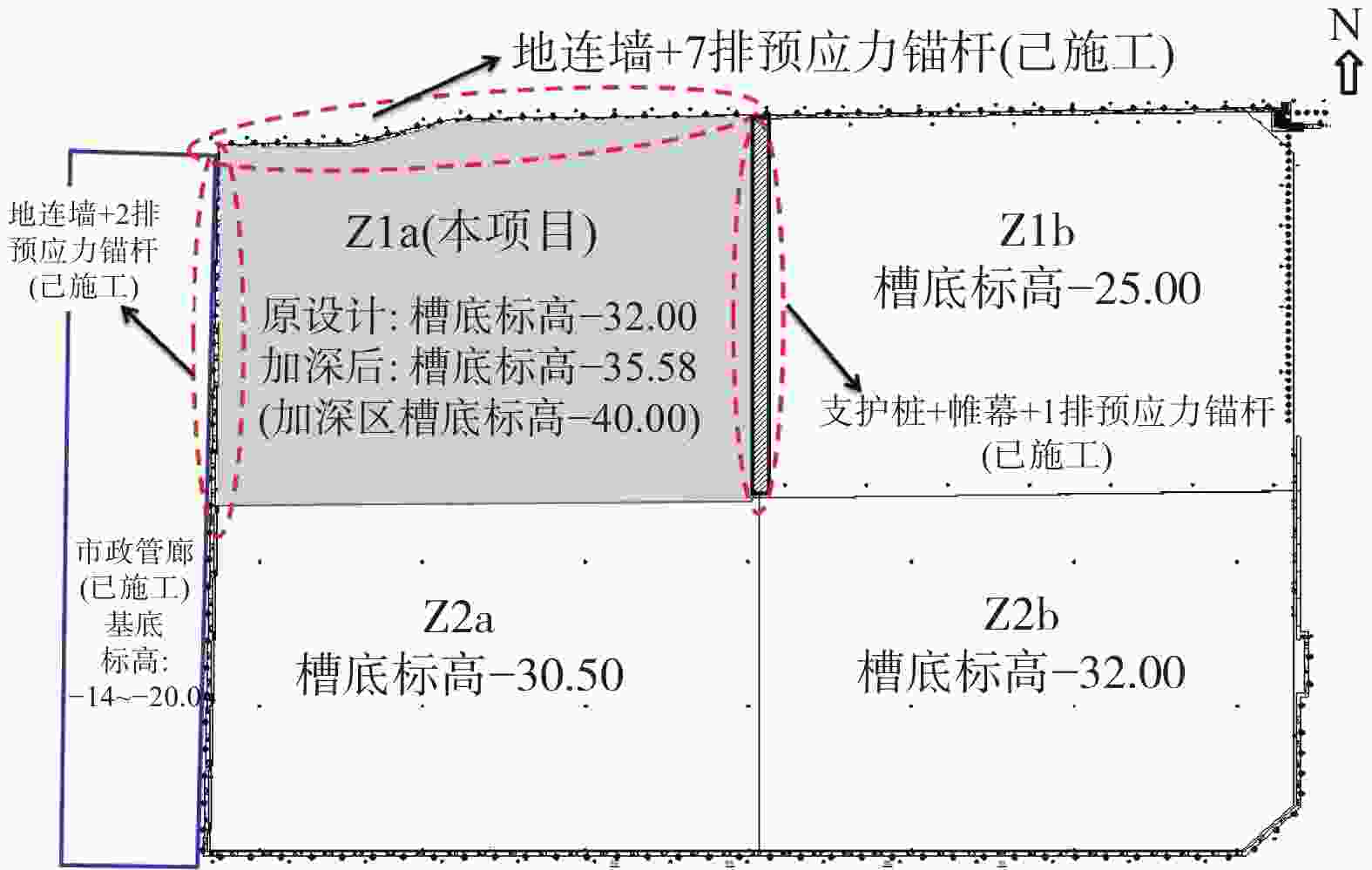

摘要: 北京CBD核心区某项目基坑深度36 m，因受场地空间限制，采用“两墙合一”+内支撑支护体系，在实现基坑挡土、止水功能的同时完成了地下结构外墙施工。为提高工程质量和施工效率，针对地连墙与主体结构的连接、槽段接头处理方式、有限空间导墙结合近接建筑物预换撑等方面进行了技术创新，取得了较好的工程效果，可供类似工程参考。
-
关键词:
- 两墙合一 /
- 预埋件连接 /
- 槽段接头处理 /
- 异形导墙兼预换撑结构 /
- 支撑兼做栈桥
Abstract: A project in Beijing CBD has a foundation pit depth of 36 meters. Due to space limitations, a “two walls integration”+internal support system was adopted to achieve the functions of retaining soil and water in the foundation pit, while completing the construction of the exterior wall of the underground structure. To improve the quality and construction efficiency of the project, technological innovations have been made in the connection between the ground connecting wall and the main structure, the treatment method of groove section joints, and the combination of limited space guide walls and pre-bracing of adjacent buildings. Good engineering results have been achieved, which can be used as a reference for similar projects. -

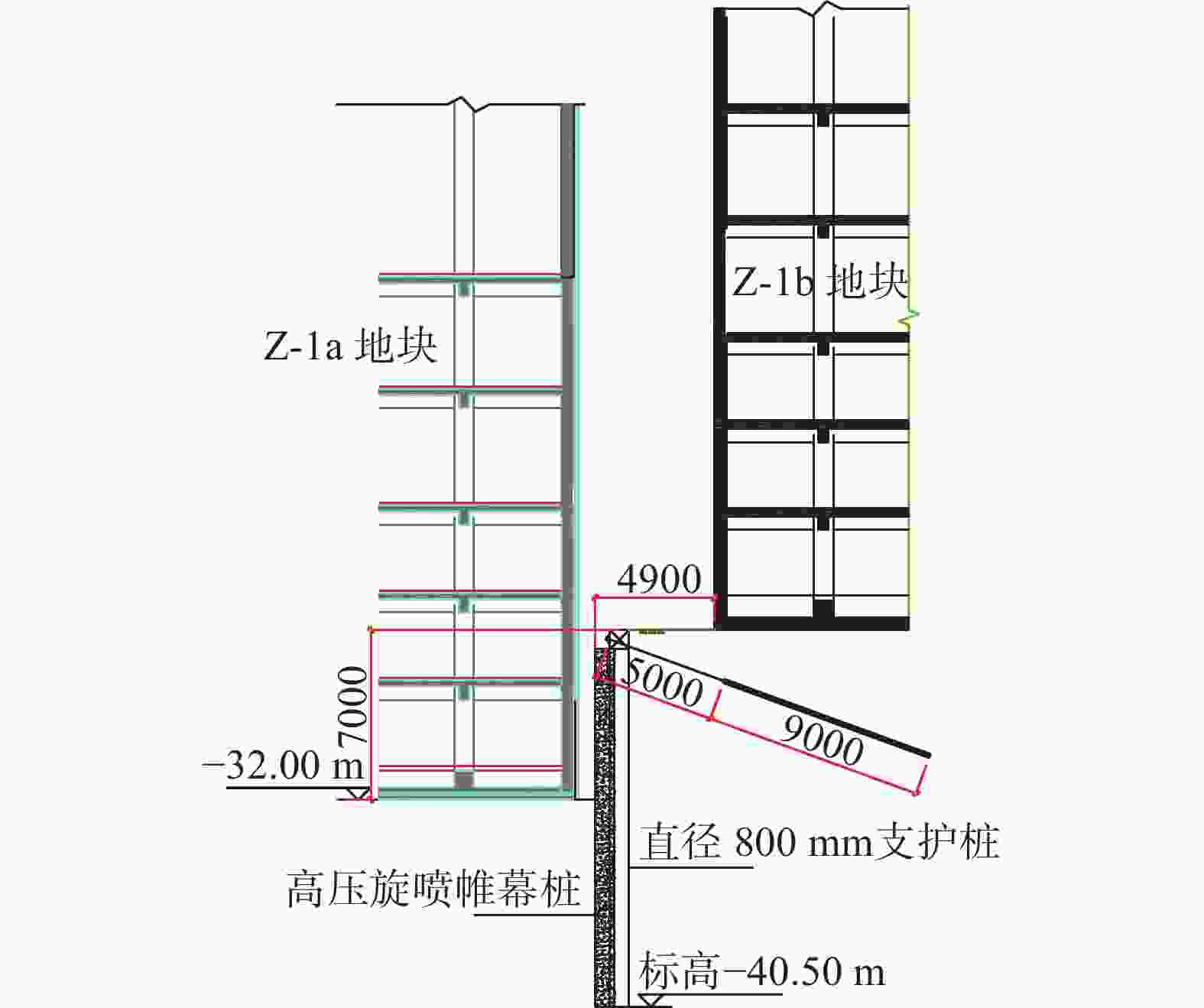

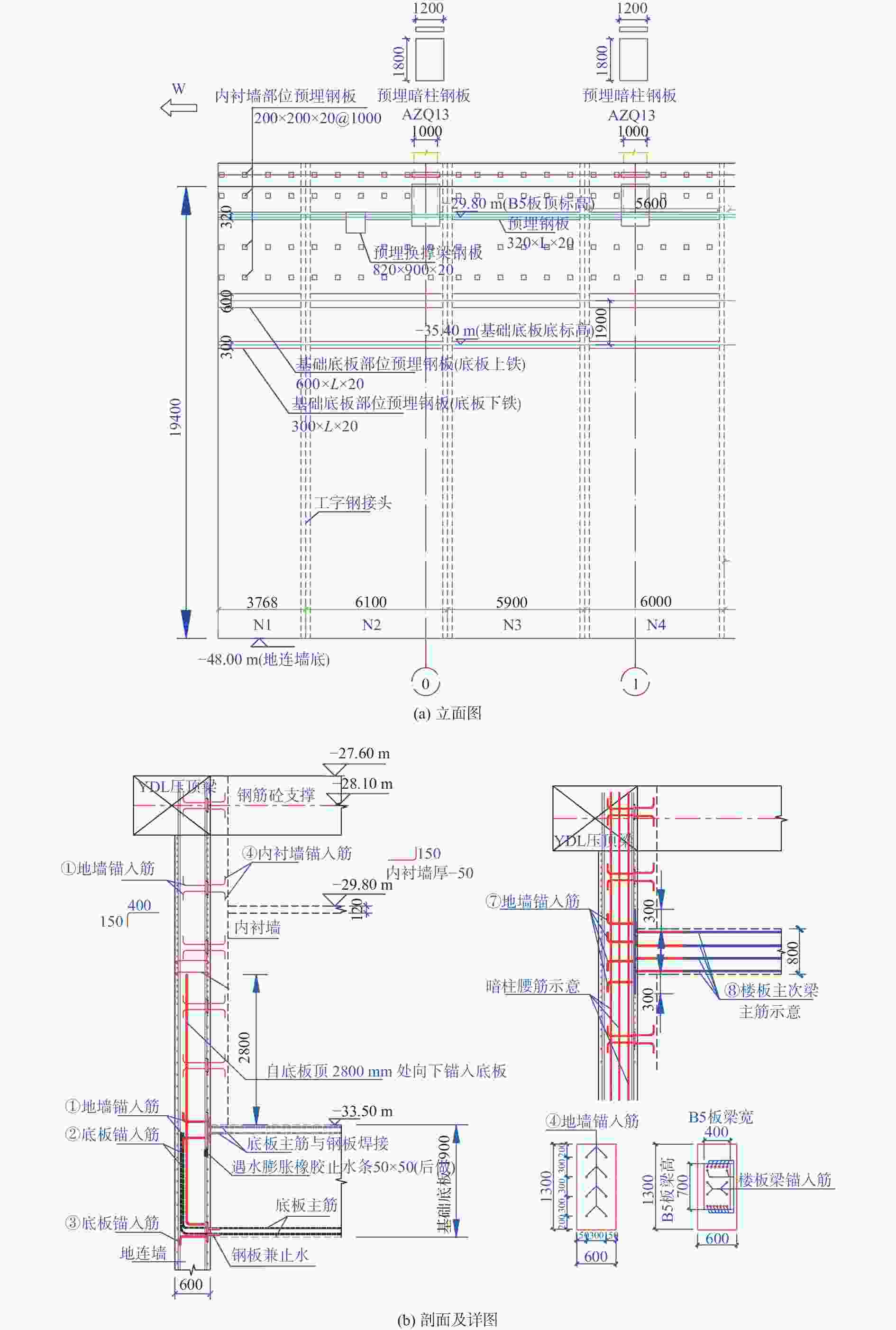

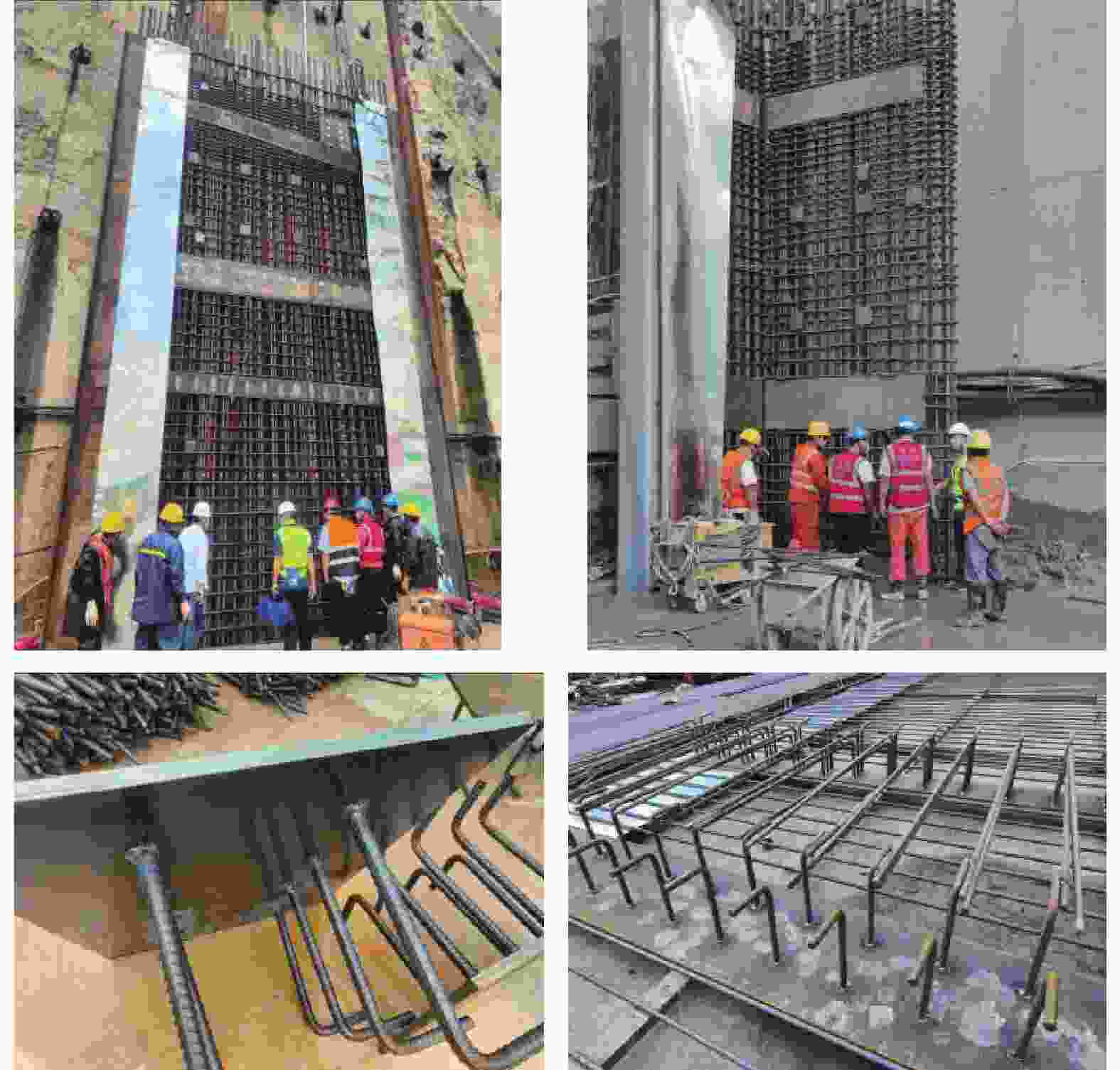

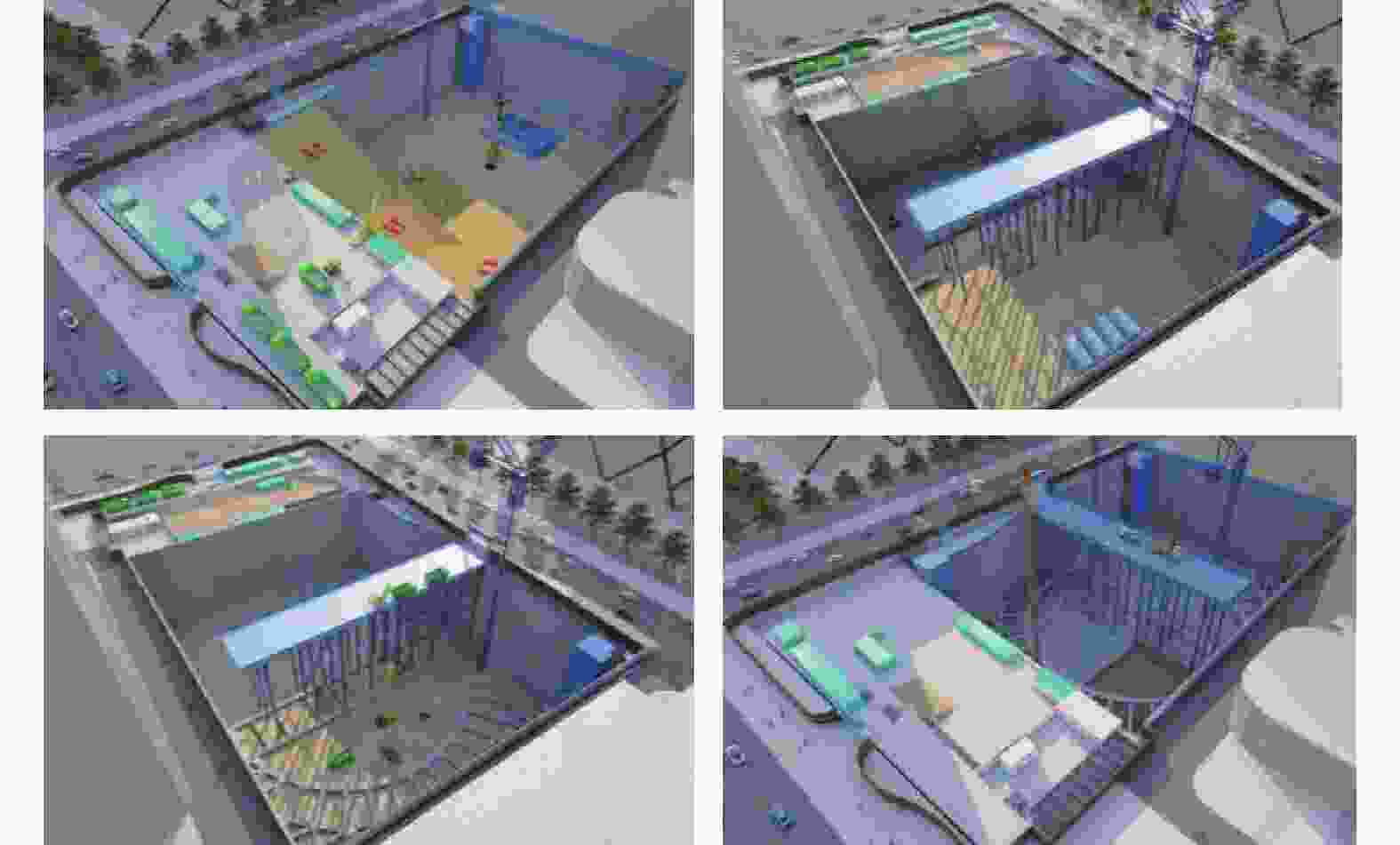

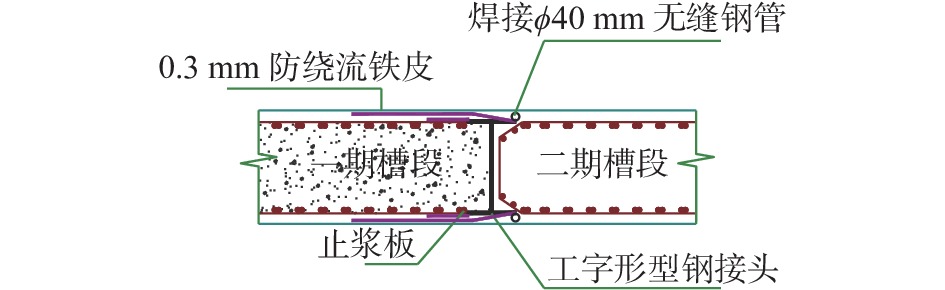

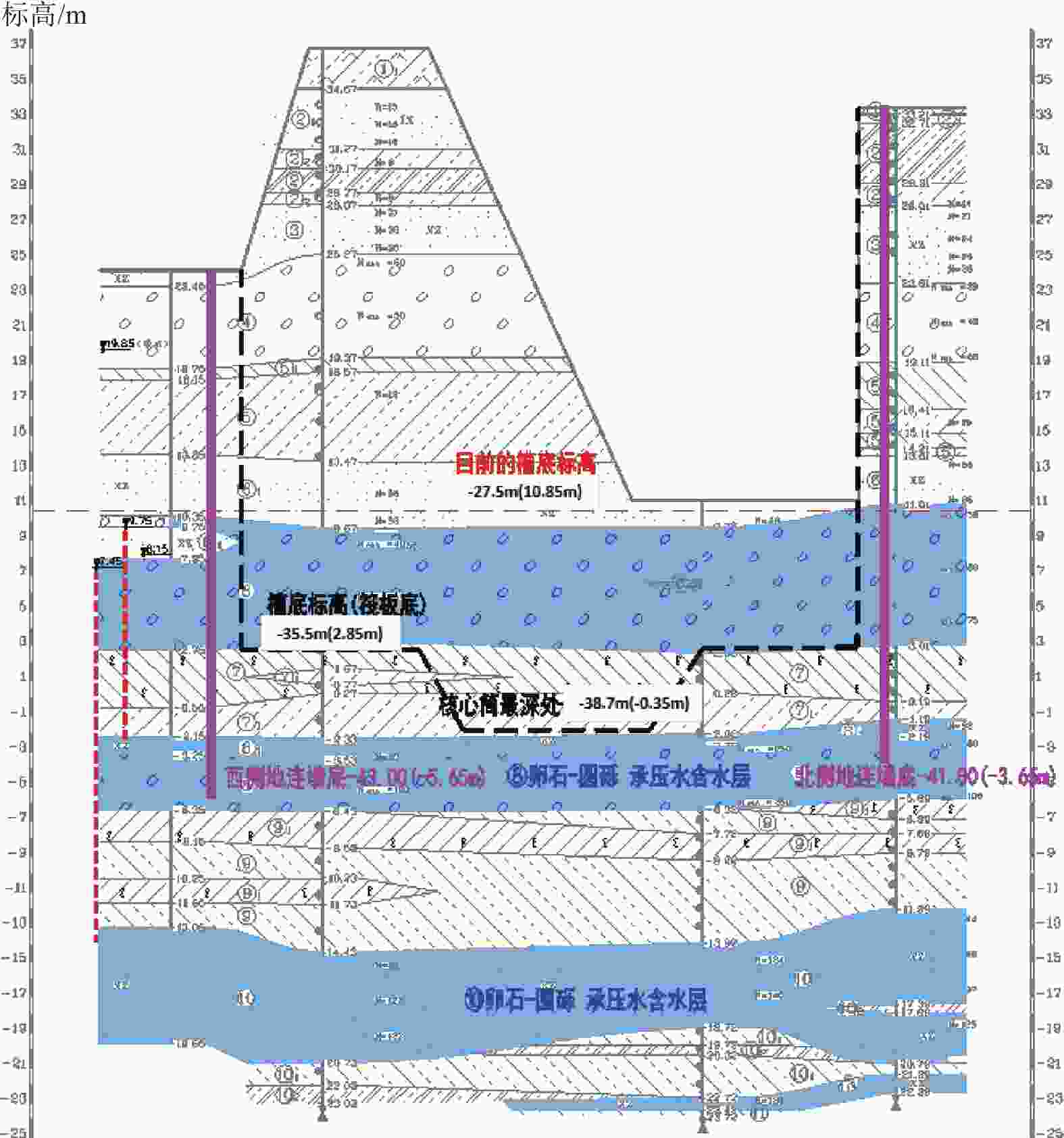

表 1 土层物理力学指标
土层名称 重度
γ0/(kN·m−3)抗剪强度 土体与锚固体的
极限侧阻力
特征值qs/kPac/kPa φ/(°) ①1黏质粉土–砂质
粉土素填土17.0 10.0 15.0 30 ②1粉砂–细砂 20.0 3.0 25.0 100 ②2黏质粉土–砂质粉土 20.2 20.0 25.0 90 ③细砂–中砂 20.0 2.0 32.0 110 ④圆砾–卵石 21.0 2.0 42.0 160 ⑤黏质粉土–粉质黏土 20.0 22.0 25.0 100 ⑥卵石–圆砾 22.0 2.0 45.0 220 ⑥1细砂–中砂 20.5 2.0 32.0 120 ⑦黏土–重粉质黏土 17.9 35.0 20.0 80 ⑦1粉质黏土–黏质粉土 20.1 25.0 25.0 90 ⑧卵石–圆砾 22.5 2.0 48.0 220 ⑧1细砂–中砂 21.0 2.0 35.0 130 ⑨粉质黏土–黏质粉土 20.3 30.0 26.0 90 ⑨1黏土–重粉质黏土 18.9 35.0 22.0 80
下载: 导出CSV
表 2 地下水水位情况及类型
地下水类型 地下水稳定水位 水位埋深/m 水位标高/m 潜水 29.85～30.62 7.38～8.15 承压水（一） 27.45～30.12 7.88～10.55 承压水（二） 28.65～30.55 7.45～9.35
下载: 导出CSV
-
[1] 王 翼. 上海某泵房基坑“两墙合一”地下连续墙设计[J]. 城市道桥与防洪,2020(2):200-202. [2] 王 龙. 基于“两墙合一”的泵站地下基坑连续墙施工技术[J]. 水利技术监督,2022,179(9):270-272,281. doi: 10.3969/j.issn.1008-1305.2022.09.067 [3] 贾曾潘, 陈保国. “两墙合一”条件下地铁车站深基坑变形特性[J]. 北京交通大学学报,2021,45(3):47-54. doi: 10.11860/j.issn.1673-0291.20200121 [4] 陈其志, 徐良英, 徐长节, 等. “两墙合一”技术在深基坑围护优化设计中的应用[J]. 地下空间与工程学报,2015,11(S1):189-194. [5] 王卫东, 翁其平. “两墙合一”设计关键技术问题研究[J]. 地下空间与工程学报,2005(4):574-578. doi: 10.3969/j.issn.1673-0836.2005.04.021 [6] 冯 涛. 交叉异型深基坑支护体系受力分析[J]. 水利与建筑工程学报,2012,10(5):91-95. doi: 10.3969/j.issn.1672-1144.2012.05.023 [7] 杨 赟, 段贤明, 秦 帅, 等. 槽段接头刚度对地连墙变形影响研究[J]低温建筑技术, 2014, 36(3): 119-122. [8] 金晓飞. 新型接头超深地下连续墙施工过程分析及工程应用研究[D]. 南京: 东南大学, 2016. [9] 孙 超, 魏兆雷, 付 乔, 等. 基于DTS的地下连续墙接头处渗漏预测[J]. 岩土工程技术,2021,35(1):21-26,31. [10] 刘爱娟, 管文江, 张彦生. 钢筋接驳器在地下连续墙中的应用[J]. 天津建设科技,2012,22(2):25-26. doi: 10.3969/j.issn.1008-3197.2012.02.010 [11] 王卫东. 地下连续墙作为主体结构的设计[J]. 建筑结构,2002(1):3-8,25. [12] 陈 松, 邢沛霖, 叶家万. 超深基坑地下连续墙作为主体结构的设计方法研究[J]. 建筑结构,2012,42(9):48-51. [13] 宋青君, 王卫东, 翁其平. “两墙合一”深基坑工程设计中的若干技术问题与对策[J]. 岩土工程学报,2006(S1):1590-1595. [14] 卢俊旭, 赖明松, 王 睿, 等. 地下连续墙“两墙合一”做法技术创新[J]. 建筑技术开发,2019,46(22):89-90. doi: 10.3969/j.issn.1001-523X.2019.22.043 [15] 翁其平, 王卫东, 周建龙. 超深圆形基坑逆作法“两墙合一”地下连续墙设计[J]. 建筑结构学报,2010,31(5):188-194. -
图(14) / 表(2)
